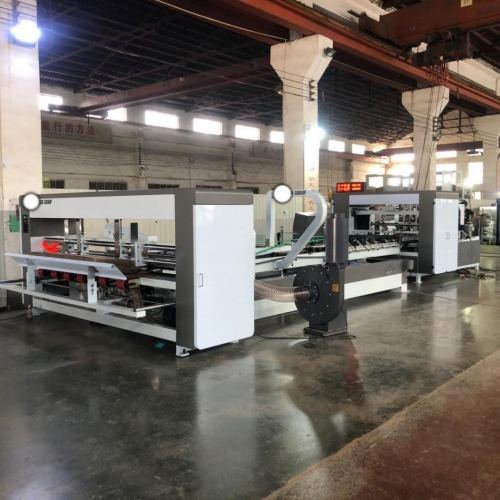

1. Cấu trúc chính của sản phẩm và quy trình làm việc
Cấu trúc bao gồm: được tạo thành bởi bộ phận cấp giấy, bộ phận quét keo, bộ phận gấp, bộ phận đếm và xếp chồng, và bộ phận xuất sản phẩm.
Quy trình làm việc: Cấp giấy bằng băng tải hút chân không tự động → Quét keo tự động → Gấp tự động → Hiệu chỉnh tự động → Dán thùng tự động → Xuất thành phẩm → (Tùy chọn lật thùng) → (Hoàn tất đóng gói).
2. Đặc điểm hiệu suất của sản phẩm
Bộ phận cấp giấy
1. Cấp giấy bằng băng tải hút chân không, giá đỡ giấy phía trước nâng hạ và các tấm chắn hai bên trước sau đều điều chỉnh bằng điện, việc điều chỉnh nhanh chóng và tiện lợi.
2. Thêm thiết bị gõ bên, sử dụng trục quang học thẳng đôi và vít me bi điều chỉnh bằng điện, việc cấp giấy ổn định và đều.
3. Quạt hút hỗ trợ cấp giấy, có thể điều chỉnh lưu lượng gió theo từng loại giấy carton để đảm bảo việc cấp giấy thông suốt.
4. Băng tải cấp giấy được làm từ cao su nhập khẩu, chịu mài mòn cao và có lực ma sát lớn.
5. Các tấm chắn hai bên di chuyển ngang điều chỉnh bằng điện; bàn giấy trên di chuyển dọc điều chỉnh bằng điện; bàn giấy trên nâng hạ điều chỉnh bằng điện.
6. Sử dụng bộ ly hợp điện từ và hệ thống phanh điện từ cao cấp, cho phép bộ phận cấp giấy hoạt động từng tờ hoặc liên tục, hiệu quả trong việc giảm lãng phí giấy khi điều chỉnh kích thước và đảm bảo độ chính xác của giấy ra.
7. Sử dụng màn hình cảm ứng siêu nét 7 inch để điều khiển, điều chỉnh thuận tiện và đổi sản phẩm nhanh chóng.
Bộ phận quét keo
1. Bộ phận quét keo cung cấp keo tuần hoàn tự động; thùng keo làm bằng thép không gỉ chất lượng cao, chịu được nhiều loại keo ăn mòn, dễ dàng vệ sinh.
2. Bơm keo hai chiều tự động bôi keo, khi dừng máy tự động tuần hoàn.
Bộ phận gấp
1. Việc điều chỉnh máy nhanh hơn, kích thước chính xác hơn.
2. Giai đoạn trước trang bị thiết bị ép định hình và đường ép định hình; giai đoạn giữa bổ sung dao định hình đường vách, chính xác và hiệu quả trong việc hiệu chỉnh sai lệch của nếp carton, đảm bảo thùng carton được gấp chính xác.
3. Khoảng cách giữa bánh dẫn và dao gấp có thể điều chỉnh theo độ dày của giấy carton, giúp các cạnh thùng carton định hình đẹp hơn.
4. Sử dụng động cơ phanh, tốc độ điều chỉnh máy nhanh hơn và chính xác hơn.
5. Sử dụng băng tải vòng liền mạch làm từ vật liệu đặc biệt nhập khẩu, ma sát cao và siêu bền, không dễ bị lệch hoặc làm trầy bề mặt thùng carton.
Bộ phận đếm và xếp chồng
Thiết kế điện tử chênh lệch độc đáo, kiểm soát chính xác tốc độ quay của băng tải trên, điều khiển chính xác vị trí cắt thùng carton.
Cơ cấu đẩy kiểu chèn dưới bền, đơn giản; ván gõ điện, hoạt động qua lại tuần hoàn, tự hiệu chỉnh, tự đếm, tự đưa ra; sử dụng băng tải chống trượt di động, các tấm ép trên dưới đảm bảo sản phẩm xuất ra gọn gàng, đẹp mắt và ổn định.
- Đếm bằng máy tính, có thể cài đặt số lượng đóng gói theo yêu cầu khách hàng.
- Có chức năng hiệu chỉnh sai số, mức sai lệch có thể điều chỉnh.
- Việc đếm và đẩy ra sử dụng phương thức khí nén, hoạt động đáng tin cậy, chính xác và nhanh chóng.
- Con di chuyển bằng điện, thao tác thuận tiện và nhanh chóng.
3. Thông số thiết bị và hướng dẫn điện
Kích thước máy móc: DxRxC: 9100x3500x1800 (mm)
Công suất nguồn điện tổng: 380V, 13KW, đặc biệt tiết kiệm năng lượng.
Các linh kiện chính sử dụng hàng nhập khẩu.
Động cơ
- Động cơ chính bộ phận cấp giấy: 4KW – động cơ biến tần 6 cấp, 1 chiếc.
- Động cơ chính bộ phận đếm và xếp chồng: 3.0KW – động cơ biến tần 6 cấp, 1 chiếc.
- Động cơ chính bộ phận gấp và điều chỉnh biên độ: 0.4KW – hai động cơ phanh.
Hệ thống điện
|
Màn hình cảm ứng
|
MCGS
|
|
PLC (máy tính điều khiển chính)
|
Delta
|
|
Nguồn điện chuyển mạch
|
Omron
|
|
Nút nhấn
|
Schneider
|
|
Contactor AC
|
Schneider
|
|
Rơle trung gian
|
Schneider
|
|
Bộ điều khiển từ xa
|
Taiwan Yuding
|
|
Công tắc hành trình
|
Chint
|
|
Bộ ngắt mạch
|
Chint
|
|
Biến áp điều khiển
|
Zhejiang Erbian
|
4. Thông số kỹ thuật
Lưu ý: Các thông số đặc biệt có thể được tùy chỉnh theo yêu cầu của khách hàng.
|
Model
|
JD-1800
|
|
Kích thước giấy tối đa
|
700*1650mm
|
|
Kích thước giấy tối thiểu
|
125*440mm
|
|
A tối thiểu
|
130mm
|
|
A tối đa
|
500mm
|
|
B tối thiểu
|
40mm
|
|
B tối đa
|
350mm
|
|
C+D+C tối thiểu
|
125mm
|
|
Chiều cao C+D+C tối đa
|
700mm
|
|
Tối thiểu (A + B) × 2 + E
|
440mm
|
|
Tối đa (A + B) × 2 + E
|
1650mm
|
|
Tốc độ máy tối đa tuỳ theo tốc độ của từng sản phẩm
|
100-120/min
100-120/phút
|
|
Trọng lượng máy
|
4000kg
|
